ชนิดของหม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้ากำลัง (Power Transformer) หม้อแปลงไฟฟ้ากำลังได้รับการออกแบบเพื่อเพิ่มหรือลดระดับแรงดันไฟฟ้าในระบบส่งและจำหน่ายพลังงานไฟฟ้า ใช้เพื่อถ่ายโอนพลังงานไฟฟ้าอย่างมีประสิทธิภาพระหว่างระดับแรงดันไฟฟ้าที่แตกต่างกัน โดยทั่วไปจากแรงดันไฟฟ้าสูงไปยังแรงดันไฟฟ้าต่ำ หรือในทางกลับกัน หม้อแปลงไฟฟ้ากำลังมักพบในสถานีไฟฟ้าย่อยและมีความสำคัญอย่างยิ่งต่อการส่งผ่านพลังงานทางไกล

หม้อแปลงไฟฟ้า และชนิดของหม้อแปลงไฟฟ้า

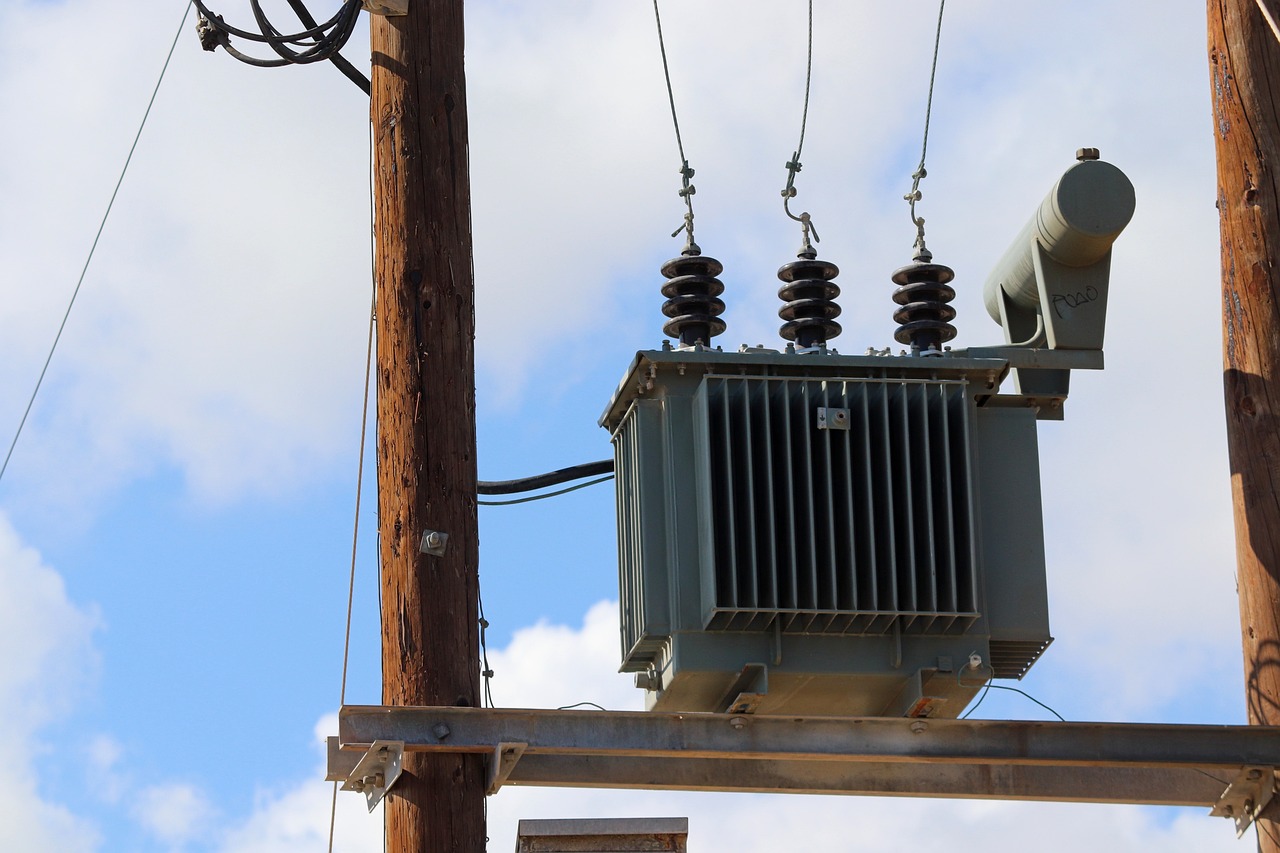

หม้อแปลงไฟฟ้าระบบจำหน่าย (Distribution Transformer) หม้อแปลงไฟฟ้าระบบจำหน่ายเป็นกลุ่มย่อยของหม้อแปลงไฟฟ้ากำลังที่ใช้ในการจำหน่ายไฟฟ้าให้กับผู้ใช้ปลายทางโดยเฉพาะ พวกเขามีหน้าที่รับผิดชอบในการลดระดับไฟฟ้าแรงสูงจากสายส่งลงสู่ระดับแรงดันไฟฟ้าที่ต่ำกว่าซึ่งเหมาะสำหรับการใช้งานในที่พักอาศัย อาคารพาณิชย์ และอุตสาหกรรม โดยทั่วไปแล้วจะพบหม้อแปลงไฟฟ้าระบบจำหน่ายบนเสาไฟฟ้าหรือในกล่องหุ้มที่ติดตั้งแผ่น

หม้อแปลงไฟฟ้า และชนิดของหม้อแปลงไฟฟ้า

หม้อแปลงสำหรับเครื่องมือวัด (หม้อแปลงเครื่องมือ) หม้อแปลงเครื่องมือเป็นหม้อแปลงเฉพาะที่ใช้ร่วมกับอุปกรณ์วัดและป้องกัน เช่น แอมมิเตอร์ โวลต์มิเตอร์ และรีเลย์ป้องกัน ได้รับการออกแบบมาเพื่อลดระดับกระแสและแรงดันไฟฟ้าสูงอย่างแม่นยำให้เป็นระดับที่ปลอดภัยและจัดการได้สำหรับเครื่องมือเหล่านี้ในการวัดหรือตรวจสอบพารามิเตอร์ทางไฟฟ้าโดยไม่ต้องเปิดเผยแรงดันไฟฟ้าหรือกระแสไฟฟ้าเต็มของวงจร หม้อแปลงเครื่องมือมีสองประเภท: หม้อแปลงกระแส (CTs) และหม้อแปลงแรงดันไฟฟ้า (VT)

หม้อแปลงความถี่สูง หม้อแปลงความถี่สูงเป็นหม้อแปลงที่ออกแบบมาโดยเฉพาะเพื่อให้ทำงานได้อย่างมีประสิทธิภาพที่ความถี่สูง โดยทั่วไปจะใช้ในอุปกรณ์อิเล็กทรอนิกส์และวงจรที่เกี่ยวข้องกับไฟฟ้ากระแสสลับที่ความถี่สูง เช่น ในการใช้งานความถี่วิทยุ (RF) อุปกรณ์จ่ายไฟแบบโหมดสวิตช์ และอุปกรณ์โทรคมนาคม หม้อแปลงเหล่านี้ได้รับการออกแบบโดยคำนึงถึงเป็นพิเศษเพื่อลดการสูญเสียและรักษาสมรรถนะสูงที่ความถี่สูง

หม้อแปลงแต่ละประเภทมีจุดประสงค์เฉพาะภายในระบบไฟฟ้า โดยรองรับระดับแรงดันไฟฟ้า การใช้งาน และข้อกำหนดด้านความถี่ที่แตกต่างกัน

หม้อแปลงไฟฟ้า และชนิดของหม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้าแบ่งออกเป็น 2 ระบบสำหรับหม้อแปลงจำหน่ายที่ใช้งานทั่วไป
ของการไฟฟ้าส่วนภูมิภาคแบ่งออกเป็น 2 ระบบคือ

ระบบ 3 สายเฟสเดียว

  • มีให้เลือก 4 ขนาด: 10 KVA, 20 KVA, 30 KVA, 50 KVA.
  • ระบบนี้เหมาะสำหรับการใช้งานในที่อยู่อาศัยและเชิงพาณิชย์ขนาดเล็กซึ่งมีแหล่งจ่ายไฟแบบเฟสเดียวที่มีสายไฟสามสาย (สายไฟที่มีกระแสไฟฟ้าสองสายและสายไฟกลางหนึ่งเส้น) เพียงพอ อัตรา KVA ที่แตกต่างกันตอบสนองความต้องการโหลดต่างๆ ในการตั้งค่าเหล่านี้

ระบบสามเฟส 4 สาย

  • มีจำหน่ายหลายขนาด ได้แก่ 30, 50, 100, 160, 250, 315, 400, 500, 1000, 1250, 1500, 2500 KVA
  • ระบบนี้ได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และขนาดใหญ่ที่ต้องการแหล่งจ่ายไฟสามเฟสที่มีสายไฟสี่เส้น (สายไฟสามเส้นและสายไฟกลางหนึ่งเส้น) ช่วงพิกัด KVA ช่วยให้มั่นใจได้ว่าหม้อแปลงสามารถรองรับความต้องการพลังงานที่หลากหลายในการตั้งค่าเหล่านี้

การไฟฟ้าส่วนภูมิภาคได้จัดหาหม้อแปลงไฟฟ้าจำหน่ายอเนกประสงค์ที่ออกแบบมาเพื่อจำหน่ายไฟฟ้าทั่วไปอย่างมีประสิทธิภาพ หม้อแปลงไฟฟ้านี้สามารถใช้งานได้หลากหลายตั้งแต่ระบบเฟสเดียวไปจนถึงสามเฟส โดยมีข้อกำหนดดังต่อไปนี้:

หม้อแปลงไฟฟ้า และชนิดของหม้อแปลงไฟฟ้า

ข้อมูลจำเพาะของหม้อแปลงไฟฟ้า

  • แรงดันไฟฟ้าขาเข้า ตัวแปรขึ้นอยู่กับแรงดันไฟฟ้าขาเข้า (เช่น โดยทั่วไปจากสายแรงดันไฟฟ้าขนาดกลาง)
  • แรงดันไฟฟ้าขาออก: เหมาะสำหรับจำหน่ายไฟฟ้าทั่วไป
  • การให้คะแนน KVA
    • เฟสเดียว เริ่มต้นตั้งแต่ 10 KVA
    • สามเฟส สูงถึง 250 KVA (ไม่รวมตัวเลือก 30 KVA สำหรับสามเฟส)
หม้อแปลงไฟฟ้า และชนิดของหม้อแปลงไฟฟ้า

คุณสมบัติและการใช้งาน

  • หม้อแปลงไฟฟ้าระบบจำหน่ายรุ่นนี้สามารถปรับให้เข้ากับระดับแรงดันไฟฟ้าต่างๆ และสามารถรองรับทั้งระบบเฟสเดียวและสามเฟส
  • เหมาะสำหรับความต้องการจำหน่ายไฟฟ้าทั่วไปในเขตที่อยู่อาศัย อาคารพาณิชย์ และโรงงานอุตสาหกรรม
  • หม้อแปลงไฟฟ้าได้รับการออกแบบมาเพื่อการกระจายพลังงานอย่างมีประสิทธิภาพ และช่วยให้แน่ใจว่าระดับแรงดันไฟฟ้ามีความเหมาะสมสำหรับการทำงานที่ปลอดภัยและเชื่อถือได้

หม้อแปลงอเนกประสงค์นี้นำเสนอโดยการไฟฟ้าส่วนภูมิภาค ช่วยให้มีความยืดหยุ่นในการตอบสนองความต้องการการจ่ายไฟฟ้าที่หลากหลายของลูกค้า ตั้งแต่การใช้งานแบบเฟสเดียวขนาดเล็กไปจนถึงระบบสามเฟสขนาดใหญ่ ยกเว้น 30 KVA สำหรับสามเฟส เนื่องจากกรณีการใช้งานหรือข้อกำหนดเฉพาะ
